시각화 BIM 개요

1. 시각화 BIM
2. BIM은 건설 사업 생애주기 전반의 정보관리를 말합니다. 현재 시장에서는 설계단계와 시공단계의 BIM 적용이 보편화 되고
   점차 필요성 및 중요성이 강조되면서 의사소통, 간섭체크, 시공성 검토, 시뮬레이션 등 설계사와 시공사가 자신의 의도를
   쉽게 전달하고 발주자의 참여를 유도하기 위해 BIM의 마지막 단계의 시각화의 중요성이 커지고 있습니다.

   이에 시각화 BIM에서 세가지 포인트는 시설관리 업무의 효율성 향상을 기대할 수 있는 의사소통을 원할하도록 지원하며
   또한 일반적인 시각화 이미지가 아니라 위치기반 정보를 반영한 시각화 BIM을 통해 다양한 활용이 가능합니다.
   따라서 시각화 BIM은 설계와 시공단계를 거쳐 BIM의 마무리 단계의 한 축으로 건설사업의 밸류 체인(Value chain)으로
   매김할 것입니다.

1. 시각화 BIM 활용 장점
2. • 기본설계, 상세설계 혹은 시공단계 등 각각의 프로젝트 단계에서 생성된 BIM Model을 활용하여 빠른 시간 안에
     고품질의 시각화 결과물 및 3D시뮬레이션(VR) 작성이 용이합니다.
   • 작성된 시각화 BIM 결과물을 활용하여 참여자간 빠른 의사결정을 위한 협의도구로 활용이 가능하며 보고 자료로도
     활용이 가능합니다
   • 각 개별 분야의 설계 내용을 취합, 통합 설계 검토를 통해 시공단계 이전에 발생 가능한 오류를 최소화 할 수 있습니다.

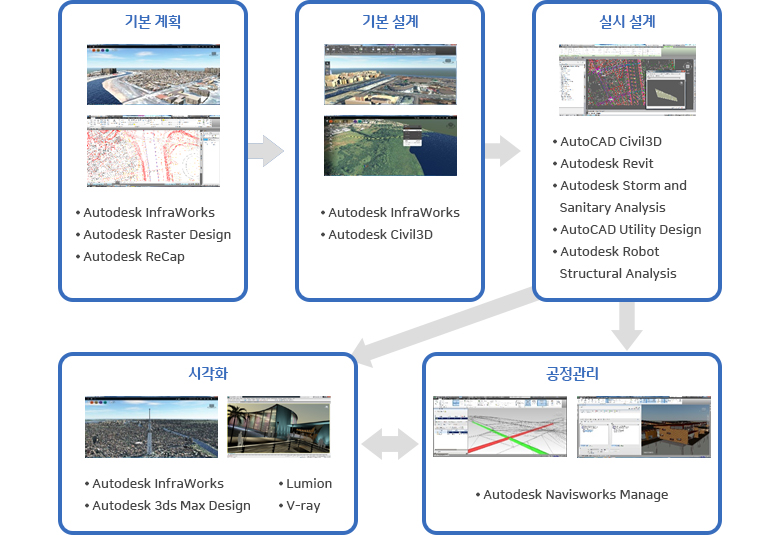

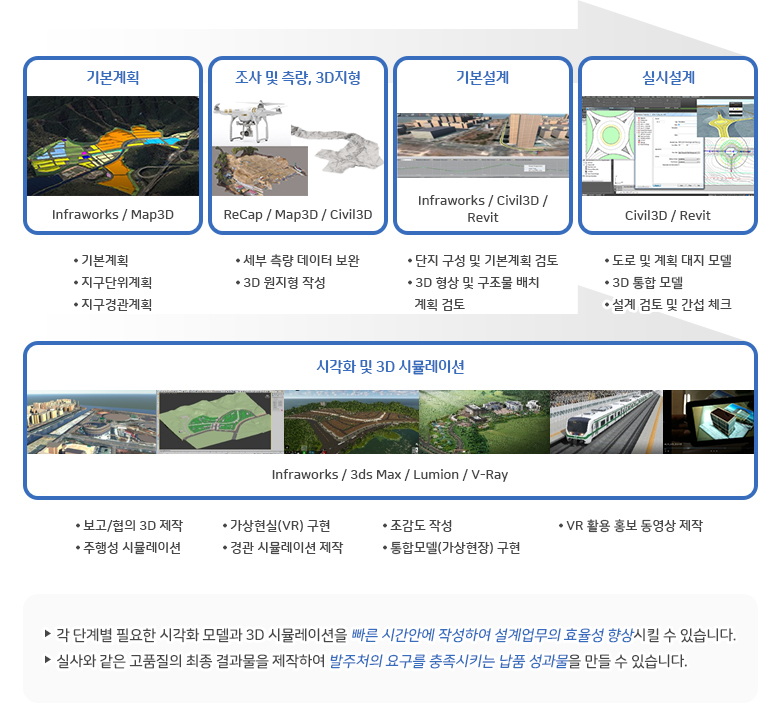

시각화 BIM Work-flow

1. 시각화 BIM Work-flow
2.
3. 시각화 BIM 단계별 사용 솔루션
4.

1. 기본 설계 단계(Preliminary BIM Modeling)
2. • Autodesk Civil3D : 3D 원지형 및 부지 계획
   • Autodesk Revit : 구조물 매스 계획
   • Autodesk Infraworks : 계획 및 대안 검토

1. 시공 단계(Construction BIM Modeling)
2. • Autodesk Revit : 시공 모델 작성 및 검토
   • Autodesk infraworks : 가상 현장 및 시공-협의 모델 시각화

1. 실시 설계 단계(Basic Design BIM Modeling)
2. • Autodesk Civil3D : 계획 부지 및 도로 모델 작성
   • Autodesk Revit : 구조물 상세 모델 작성
   • Autodesk Infraworks : 계획 및 협의 시각화

1. 시각화 단계(Visualization / Simulation BIM Modeling)
2. • Autodesk infraworks : 기본 조감뷰 및 주행시뮬레이션 작성
   • Lumion : 형상 데이터를 빠른 시간에 시각화 제안(이미지, 영상, VR)
   • V-Ray : 결정된 형상 데이터를 고품질의 시각화(이미지, 영상, VR)
3.

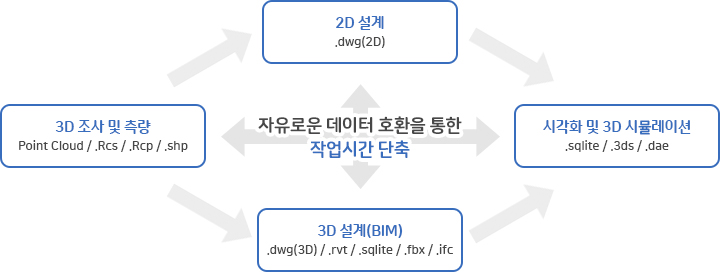

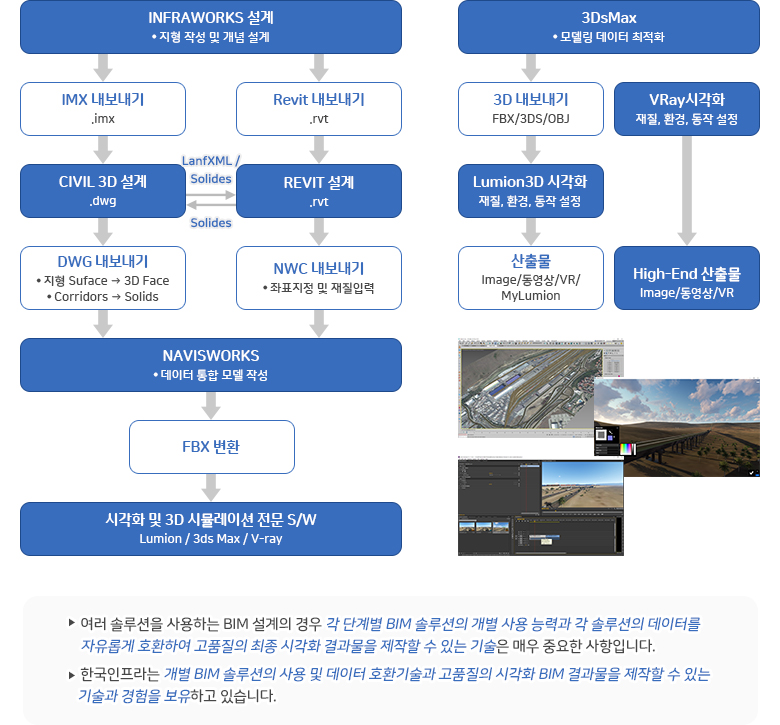

1. 시각화 BIM Data 변환 Work-flow
2.

작성 및 활용 예(토목)

2.

   • 단지 / 택지 / 도시 분야

3.

   • 철도 분야

4.

   • 교량 / 구조물 분야

1.

   • 도로 분야

2.

   • 수자원 / 항만 분야

3.

   • 터널 / 지하시설물 분야

작성 및 활용 예(건축)

2.

   • 단지 배치 조감도

3.

   • 건물 외부 조감도

4.

   • 건축 내부 배치 / 투시도

1.

   • 인테리어 / 조명 시각화

작성 및 활용 예(기계 및 기타)

2.

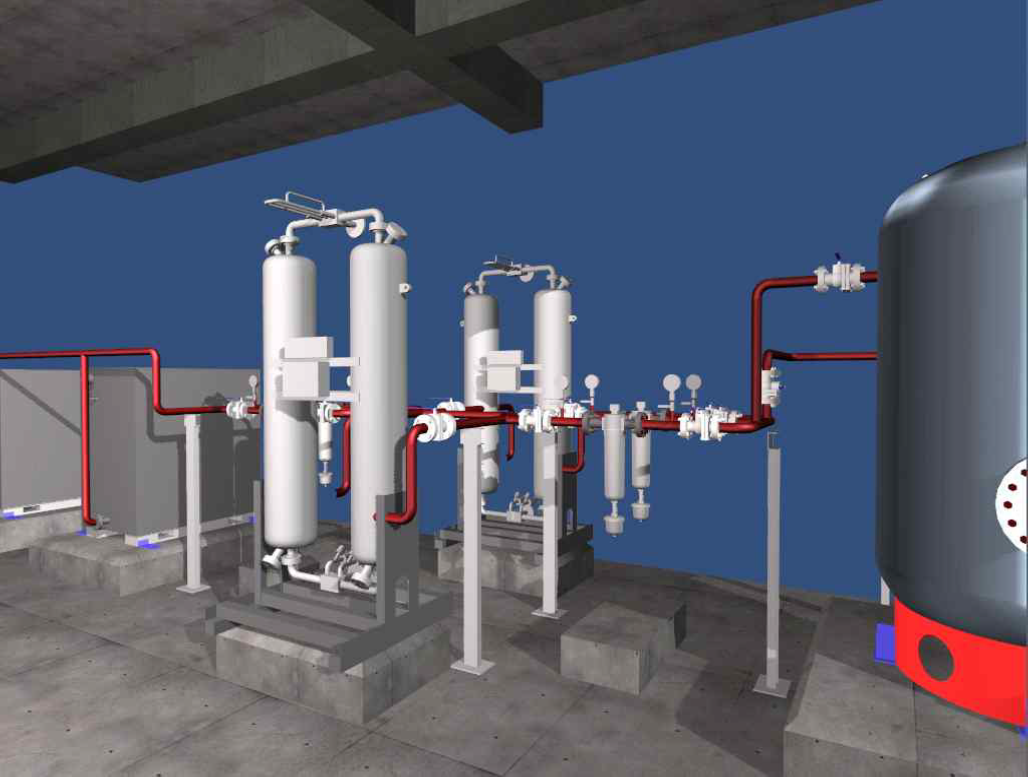

   • 플랜트 분야

3.

   • 기계 설비 분야

4.

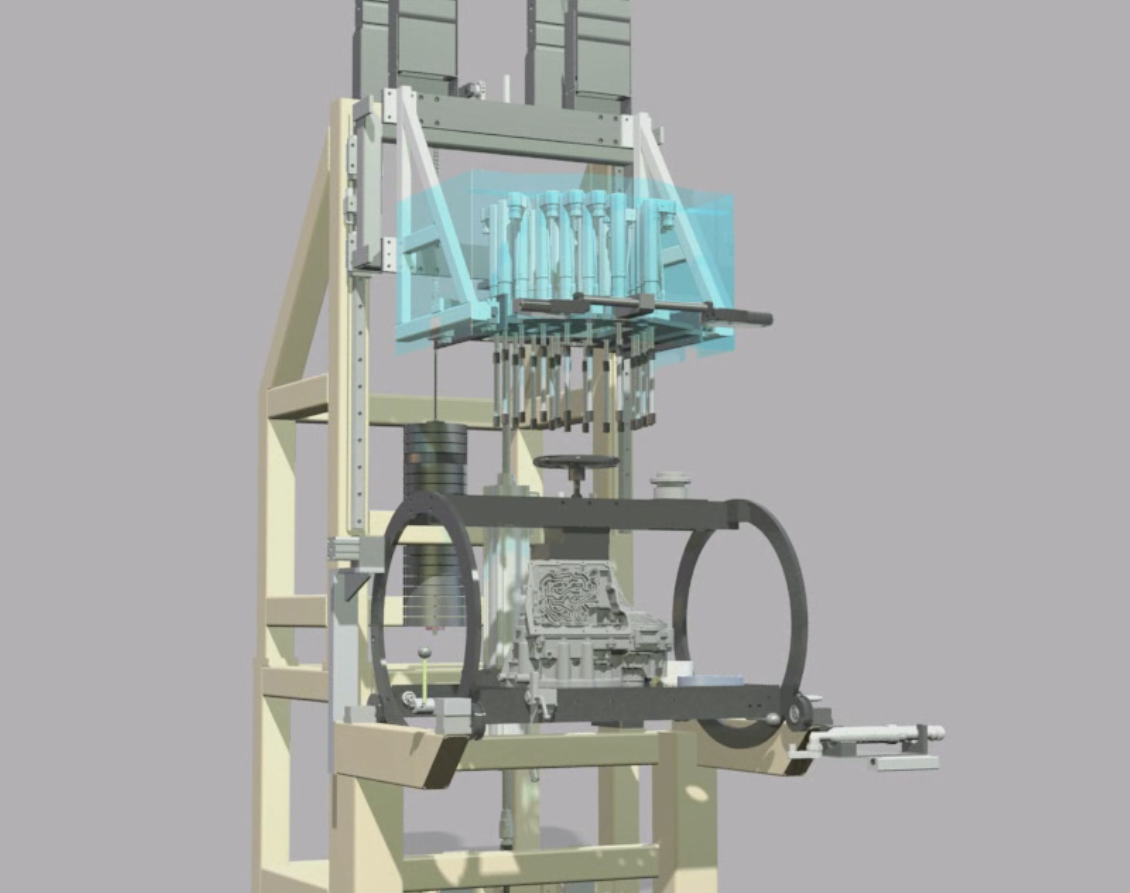

   • 기계 제작 분야

1.

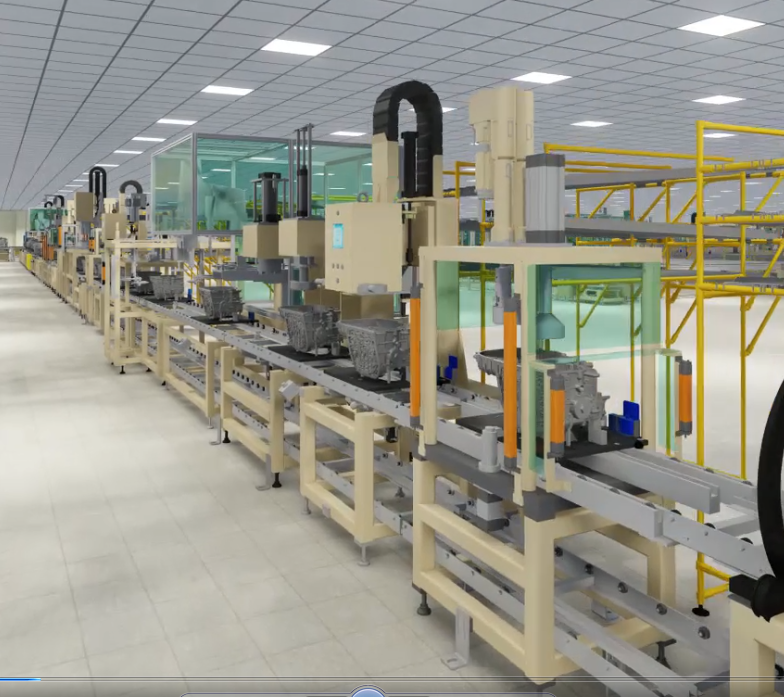

   • 기계 배치 분야

2.

   • 시설물 내부 인테리어

3.

   • 안전관리

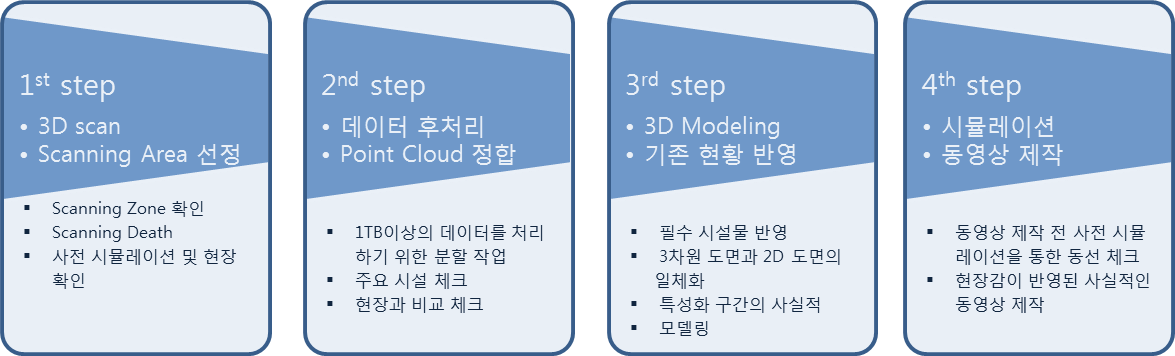

작성 및 활용 예(조사 및 유지관리)

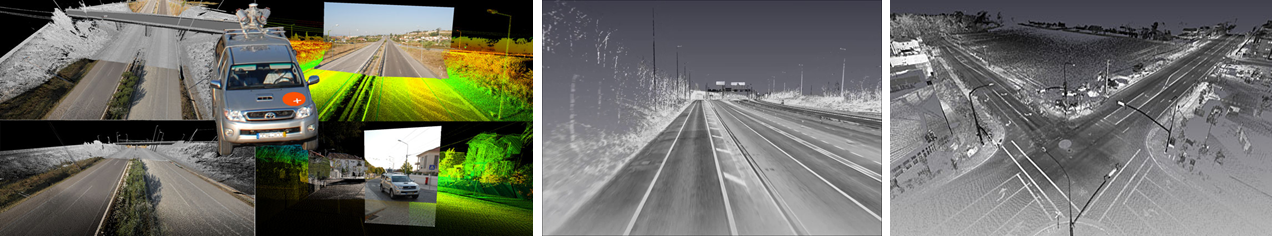

1. 포인트 클라우드를 활용한 주행 시뮬레이션 영상
2.
3.

4.

   • Section

5.

   • 3D Scan

6.

   • Point Cloud Adjust

1.

   • Design

2.

   • Simulation
